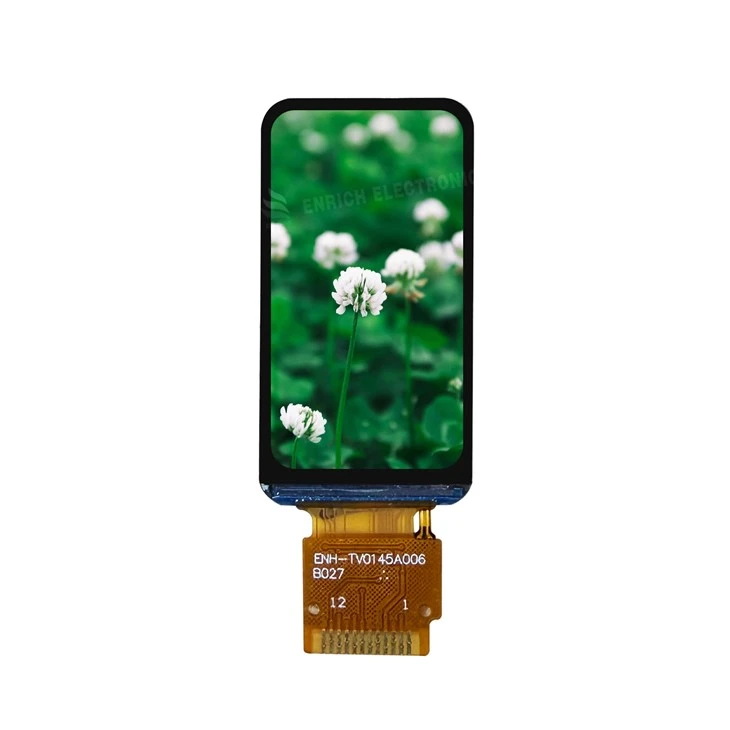

1,45 tommers TFT LCD-modul

ENH-TV0145A006Beskrivelse



1. Grunnleggende produktspesifikasjoner
Denne 1,45-tommers TFT LCD-modulen integrerer et førsteklasses BOE-originalt IPS LCD-panel med den høyeffektive ST7789P3 driver-IC, og leverer 172×320 høy-oppløsningspiksler i en ultra-kompakt, avrundet rektangelformfaktor, optimalisert for plasskrevende{{8} fargeutdata.



Med sin ultra-kompakte bredde på bare 19,4 mm og lave-effektegenskaper, er denne 1,45-tommers TFT LCD-modulen det ideelle valget for smartklokker, treningsbånd og bærbare medisinske enheter. Oppløsningen på 172 × 320 gir skarp tekst og levende ikoner for pulsvisninger, sporing av sportsdata, meldingsvarsler og tilpassbare urskiver. IPS all-visningsvinkel-teknologi sikrer utmerket lesbarhet utendørs under direkte sollys og visningsforhold utenfor{12}}aksen. I tillegg er denne skjermen godt-egnet for håndholdte glukosemålere, industrielle PDAer, kontrollpaneler for smarthjem og alle IoT- eller HMI-applikasjoner som krever kompakt fullfargeutgang.

2. Nøkkelfunksjoner

Premium BOE IPS-panel: Ekte BOE IPS LCD sikrer eksepsjonell fargegjengivelse og ultra-vide visningsvinkler (større enn eller lik 80 grader i alle retninger) med null fargeutvasking selv ved ekstrem tilt.

Skarp 172×320 oppløsning: Høy pikseltetthet på en 1,45-tommers skjerm garanterer sylskarp-tekst, jevne kurver for UI-ikoner og livlig medieavspilling som passer for skjermer av smartklokkekvalitet.

ST7789P3 driver IC: Innebygd- ST7789P3 støtter full 262K fargedybde og forenkler vertsmikrokontrollerkommunikasjon med minimal GPIO-bruk - svært kompatibel med Arduino, ESP32, STM32 og Raspberry Pi.

Ultra-laveffektdesign: 3-LED-parallell bakgrunnsbelysning trekker kun 60mA totalstrøm, noe som forlenger batterilevetiden betydelig i bærbare og bærbare enheter der energieffektivitet er kritisk.

Bred driftstemperatur: Industriell-gradstoleranse fra -20 grader til +70 grader (lagring: -30 grader til +80 grader) sikrer stabil ytelse i ekstreme utendørs- og fabrikkmiljøer.

Ultra-tynn profil: Bare 1,9 mm tykkelse og lett konstruksjon muliggjør sømløs integrering i rom-sensitive produktskap.

3. Søknader

Den 1,45-tommers diagonale størrelsen er perfekt på linje med de vanlige bærbare mekaniske designene (kassediametre fra 36 mm til 45 mm), mens den avrundede rektangulære utskjæringen gir en elegant, moderne estetikk for enheter som vender mot forbrukere.

4. Produktdetaljer og byggekvalitet

Presisjons FPC-grensesnitt: Standard Pitch ZIF-kontakt med tilpassbare pinouter, støtter 4-leder SPI-protokoll; FPC-lengde og pin-kartlegging kan skreddersys til spesifikke PCB-oppsett.

Avrundet rektangel kantklipping: Avansert kutteprosess reduserer spenningskonsentrasjonspunkter, forbedrer fallmotstanden og komplementerer moderne industridesign.

Ensartet bakgrunnsbelysning med høy-lysstyrke: Tre premium hvite lysdioder gir jevn belysning uten mørke flekker eller kantskygger; støtter 0–100 % PWM lysstyrkekontroll.

Forbedret polarisatorstabel: Nederste lysstyrkeforbedringsfilm (90 grader) retter mer lys mot brukeren, og forbedrer den oppfattede kontrasten og lesbarheten utendørs.

RoHS-kompatible materialer: Alle komponenter oppfyller RoHS og REACH miljøstandarder, og sikrer sømløs eksport til globale markeder med strenge miljøbestemmelser.

5. Kvalitetssikring

Merkede kjernekomponenter: Med ekte BOE LCD-panel og ST7789P3 driver IC -, begge velprøvde, markeds-verifiserte komponenter som sikrer konsistent masse-produksjonskvalitet.

Streng miljøtesting: Hver batch gjennomgår høy-temperatur/fuktighetsaldring, termisk sjokk (-20 grader til 70 graders sykling) og ESD-beskyttelsestester (±8kV kontaktutladningsstandard).

ISO9001:2015-sertifisert: Fabrikken opererer under full ISO9001 kvalitetsstyring med fullstendig prosesssporbarhet og bransjeledende defektkontroll.

Klart inventar: Kjernematerialer på lager for rask prototyping; prøveleveringstid så kort som 3 dager, masseproduksjon vanligvis 3–4 uker med raske alternativer.

Globalt logistikknettverk: Fraktpartnere inkluderer DHL, FedEx og UPS for pålitelig levering over hele verden til 50+ land.

6. Tilpasningstjenester

Vi tilbyr dyp personalisering for å hjelpe deg med å differensiere sluttproduktet ditt:

FPC Pinout & Lengdetilpasning| Ingen NRE for enkel omdefinering

Justering av bakgrunnsbelysningens lysstyrke| Kan oppgraderes til 600 cd/m² for forbedret utendørsbruk

Deksellinseintegrering| Valgfri AR / AG / AF overflatebehandling

Berøringspanellaminering| Støtter G+G, G+F+F og andre kapasitive/resistive strukturer











● OEM&ODM ● INGEN MOQ ● PRØVER PÅ LAGER ● TESTBRETT VALGFRITT

















SPESIFIKASJONER

PUNKT	DIMENSJON	ENHET
Størrelse	1.45	tomme
Disposisjonsdimensjon	36.28x19.39x1.9	mm
Driftstemperatur	-20 grader - +70 grader	grad
Lagringstemperatur	-30 grader - +80 grader	grad
Oppløsning	172x320
