Etablert i 2012, Shenzhen Enrich Electronics Co., Ltd er en produsent og løsningsleverandør av intelligente terminal LCD-skjermer som integrerer FoU, design, produksjon, salg og service. Vi er forpliktet til å produsere monokrom LCD-skjerm, inkludert segment LCD, grafisk LCD og farge TFT LCD, OLED-skjerm.

Hvorfor velge oss

Tilpasningstjeneste

Vi tilbyr svært personlige tilpasningstjenester, og designer og skreddersyr hvert produkt for å møte de spesifikke kravene til våre kunder, og sikrer at hver vare oppfyller deres unike behov.

Kvalitetskontroll

Vi har implementert et strengt kvalitetskontrollsystem, der alle produkter gjennomgår flere runder med strenge tester og aldringstester før forsendelse for å sikre at de er stabile, pålitelige og oppfyller industristandarder.

Avansert utstyr

Vårt firma er utstyrt med toppmoderne produksjonsanlegg og rikelig med produksjonsplass, med 9 COG-bindingslinjer, 8 LCD-modulmonteringslinjer, 10 bakgrunnsbelysningsmonteringslinjer, 6 COB-bindingslinjer, 10 automatiske TFT-modulproduksjonslinjer, 8 automatiske polarisatorproduksjonslinjer, og 1 SMT-produksjonslinje, som sikrer effektive og høykvalitets produksjonsprosesser.

Profesjonelt team

Vi har et erfarent ingeniørteam med omfattende ekspertise på tvers av domener og tekniske evner, i stand til å tilby profesjonelle tekniske konsultasjoner og omfattende løsninger for kunder på tvers av ulike bransjer.

Hjem 12 3 4 5 6 7 Siste side 1/20

Tilpasningsalternativer for LCD

● LCD-modul
Funksjoner:Lysstyrke, tykkelse, bildeoppløsning, display aktivt område, strømforbruk
Ytre ramme:Materiale, struktur for kjøling og installasjon for terminal

● Grensesnitt
Type grensesnitt:MCU, SPI, RGB, MIPI, EDP, LVDS
Andre funksjoner:Pinnummer, størrelse, lengde

● Berøringsskjerm
Type berøringsskjerm:Kapasitiv og resistiv berøringsskjerm
Berøringsfunksjon:One-touch, multi-touch

● Dekkglass
Funksjoner:Tykkelse, hardhet
Overflatefinish:Kosmetisk av alle i svart, anti-fingeravtrykk, antibakteriell, antirefleks

● Kontrollpanel
Grensesnittdekning:RGB til MIPI, HDMI; LVDS til HDMI; MIPI til HDMI
Funksjoner:Størrelse, layoutdesign, utvidet temperaturbelegg
Funksjoner:Oppløsninger og porter støttes

● Andre
Kabler, kontakter og andre komponenter som passer til ditt behov

LCD tekniske data

Elektriske egenskaper

Punkt	Symbol	Tilstand.	Min	Typ	Maks	Enhet
Tilførselsspenning for LCD	VDD-VO	Ta=0 grad, Ta=25 grad, Ta=50 grad		4.5		V
Inngang høy spenning	VIH		2.2		VDD	V
Inngang lav spenning	VIL		0.3		0.6	V
Utgang høy spenning	VOH		2.4			V
Utgang lav spenning	VOL				0.4	V
Tilførselsstrøm	IDD	VDD=5V		2.0	4.0	mA

Mekaniske egenskaper

Punkt	Dimensjoner	Enhet
LCD-størrelse	80 x 36	mm
Visningsområde	64 x 16	mm
Punktstørrelse	0.55 x 0.66	mm
Dot Pitch	0.60 x 0.70	mm
Tegnstørrelse	2.96 x 5.56	mm
Karakter Pitch	3.55 x 5.94	mm
LCD-tykkelse	9.5	mm

Absolutte maksimale rangeringer

Punkt	Symbol	Min	Typ	Maks	Enheter
Driftstemp.	Topp	0		+50	grad
Lagringstemp.	Tst	-20		+70	grad
Inngangsspenning	Vi	Vss		Vdd	V
Tilførselsspenning for logikk	Vdd-Vss	2.7	5.0	5.5	V
Tilførselsspenning for LCD	Vdd-Vo	3.0		13.0	V

Interface Pin-tilkoblinger

Pinne nr	Symbol	Nivå	Funksjon
1	Vss		GND(0V)
2	Vdd		Vcc(+5V±5%)
3	Vo		Kontrastjustering
4	RS	H/L	Registrer Velg
5	R/W	H/L	Les/skriv
6	E	H/L	Aktiver signal
7	DB0	H/L	Databit 0
8	DB1	H/L	Databit 1
9	DB2	H/L	Databit 2
10	DB3	H/L	Databit 3
11	DB4	H/L	Databit 4
12	DB5	H/L	Databit 5
13	DB6	H/L	Databit 6
14	DB7	H/L	Databit 7
15	NC		Ikke tilkoblet
16	NC		Ikke tilkoblet

Vis tegnadressekode

Vis posisjon	1	2	3	4	5	6	7	8
DD RAM-adresse - rad 1	80	81	82	83	84	85	86	87
DD RAM-adresse - rad 2	C0	C1	C2	C3	C4	C5	C6	C7

Vis posisjon	9	10	11	12	13	14	15	16
DD RAM-adresse - rad 1	88	89	8A	8B	8C	8D	8E	8F
DD RAM-adresse - rad 2	C8	C9	CA	CB	CC	CD	CE	CF

Typer LCD

LCD-skjermer

LCD (Liquid Crystal Display) er en type flatskjerm som bruker flytende krystaller i sin primære driftsform. Lysdioder har et stort og varierende sett med brukstilfeller for forbrukere og bedrifter, ettersom de ofte finnes i smarttelefoner, TV-er, dataskjermer og instrumentpaneler.

Grafisk LCD

En grafisk LCD-skjerm er akkurat som navnet tilsier. Denne LCD-modulen er i stand til å vise bilder, bokstaver og tall som er generert gjennom kundens programvare. Punktmatrise-skjermer identifiseres med to sett med tall.

Karakter LCD

Tegn LCD-skjermen, noen ganger referert til som en alfanumerisk skjerm, er utstyrt med en tegntabell som har forhåndsinnlastede bokstaver, tall og tegnsetting. Tabellen lar designeren kalle ut det forespurte tegnet ved å adressere nummeret til det tegnet.

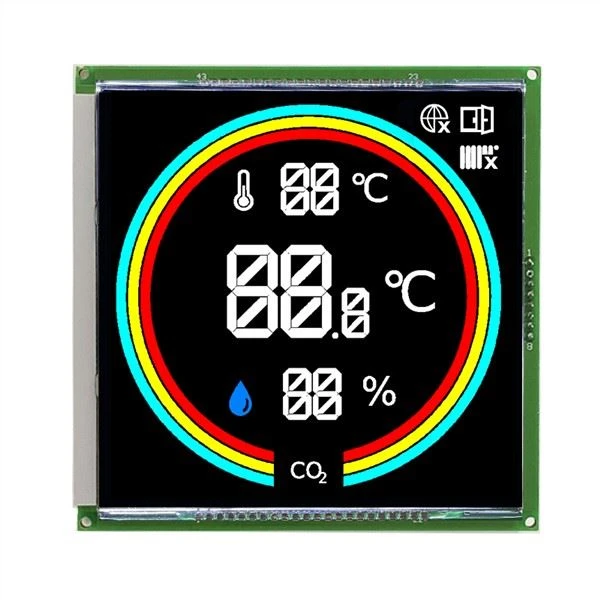

Segment LCD

Segment-LCD-er, også kalt statiske skjermer eller bare glass-skjermer, er konstruert av to stykker ITO-glass (Indium tin oxide) med en vridd nematisk væske i mellom. Et statisk display er et segmentdisplay med én pinne for hvert segment.

Egenskaper til LCD

Energieffektivitet
En av de viktigste egenskapene til LCD-er er deres energieffektivitet. I motsetning til tradisjonelle katodestrålerør (CRT)-skjermer som krever en betydelig mengde strøm for å fungere, krever LCD-skjermer bare en liten mengde strøm. Denne effektiviteten er et resultat av LCD-skjermens bruk av bakgrunnsbelysning for å lyse opp flytende krystaller, en sterk kontrast til de kraftintensive elektronstrålene som brukes av CRT-er.

Høy oppløsning og kvalitet
LCD-skjermer tilbyr bilder med høy oppløsning og overlegen kvalitet. Den eksepsjonelle pikseltettheten sikrer skarpe, klare bilder med livlige farger, og skaper en oppslukende seeropplevelse. Hver piksel på en LCD-skjerm inneholder separate underpiksler for rødt, grønt og blått (RGB), som jobber sammen for å produsere hele spekteret av farger.

Lett og tynn
LCD-skjermer er spesielt lette og tynne, en egenskap som har revolusjonert utformingen av digitale enheter. Den slanke profilen til LCD-skjermer gir kompakte, bærbare design, noe som gjør dem ideelle for håndholdte enheter som smarttelefoner og nettbrett, så vel som for større skjermer som TVer og dataskjermer.

Lang levetid
LCD-skjermer er kjent for sin holdbarhet og lange levetid. I motsetning til CRT-er eller plasmaskjermer, som kan forringes over tid, opprettholder LCD-skjermer kvaliteten i mange år, og overlever ofte levetiden til enhetene de er installert i.

Fleksibilitet i størrelser og former
LCD-teknologi tilbyr fleksibilitet i størrelser og former, noe som gjør den tilpasses en rekke bruksområder. Fra små skjermer på digitale klokker til massive TV-skjermer, LCD-skjermer kan tilpasses for å passe nesten alle størrelseskrav.

Konstruksjon av LCD

LCD-skjermen er laget av to stykker polarisert glass. Det er to elektroder som brukes: en positiv elektrode og en negativ elektrode.

Ekstern spenning påføres LCD til LCD ved hjelp av disse elektrodene, og den består av indium-tinnoksid. Et 10–20 µm flytende krystalllag er klemt mellom to glassplater.

Ved å endre polarisasjonen kan lys sendes gjennom eller forhindres.

Anvendelser av LCD

Forbrukerelektronikk

Automotive

Medisinsk utstyr

Industriell automasjon

Bærbare enheter

Tilpasset LCD-prosess

Send oss ditt første tegnepapir, prøver eller bilder; hvis du ikke har denne informasjonen, vennligst gi meg beskjed om ideen din.

Da gir vi deg løsning og prisoverslag. (Størrelsen vil ikke påvirke de tilpassede avgiftene, men vil påvirke enhetsprisen.)

Forhandle de tekniske dataene og vi gir nøyaktig tilbud.

Du ordner tilpassede avgifter.

Ingeniøren vår designer LCD-tegningen for bekreftelse innen 1-3 dager.

Nye prøver vil være ferdige innen 15-20 dager.

Etter prøvebekreftelse, velkommen masseproduksjonen hjertelig.

Pakking

productcate-1-1

Flytskjema for LCD-produksjonsprosess

Berik, gjør det enklere å bruke LCD

productcate-1-1

Sertifikat

BERI ROHS-sertifikat LCD

BERI ROHS-sertifikat OLED

BERI ROHS-sertifikat TFT

BERI ISO9001-sertifikatet

FAQ

Spørsmål: Hva er en flytende krystallskjerm (LCD)?

A: LCD er en type flatskjerm-teknologi som brukes i ulike elektroniske enheter som TV-er, dataskjermer, smarttelefoner og kalkulatorer.

Spørsmål: Hvordan fungerer en LCD?

A: En LCD består av et lag med flytende krystaller mellom to gjennomsiktige elektroder. Når en elektrisk strøm påføres, justeres krystallene for å kontrollere mengden lys som passerer gjennom dem, og skaper bildet du ser på skjermen.

Spørsmål: Hvorfor er LCD-skjermer populære?

A: LCD-skjermer er populære fordi de tilbyr flere fordeler. De er tynne, lette, bruker mindre strøm sammenlignet med eldre skjermteknologier, og kan produsere skarpe og levende bilder.

Spørsmål: Hva er hovedkomponentene i en LCD?

A: Hovedkomponentene i en LCD inkluderer flytende krystaller, bakgrunnsbelysningen, fargefiltrene og elektrodene. De flytende krystallene kontrollerer lyset som passerer gjennom dem, bakgrunnsbelysningen gir lyskilden, fargefiltrene produserer de forskjellige fargene, og elektrodene bruker den elektriske strømmen for å manipulere krystallene.

Spørsmål: Hvordan fungerer bakgrunnsbelysningen i en LCD?

Svar: Baklyset i en LCD er vanligvis en kaldkatodelysrør (CCFL) eller en rekke lysdioder (LED). Den belyser de flytende krystallene bakfra, slik at de kan kontrollere mengden lys som passerer gjennom og skaper bildet.

Spørsmål: Kan LCD-skjermer vise farger?

A: Ja, LCD-skjermer kan vise farger. De bruker fargefiltre i kombinasjon med de flytende krystallene for å produsere de ønskede fargene. Hver piksel på skjermen består av tre underpiksler: rød, grønn og blå, som kan kontrolleres uavhengig for å lage et bredt spekter av farger.

Spørsmål: Hva er fordelene med LCD-skjermer fremfor eldre skjermteknologier som katodestrålerør (CRT)?

A: LCD-skjermer har flere fordeler i forhold til eldre skjermteknologier som CRT. LCD-skjermer er tynnere, lettere og mer energieffektive. De produserer også mindre varme, har bedre bildekvalitet og gir en bredere visningsvinkel.

Spørsmål: Kan LCD-skjermer lett bli skadet?

A: LCD-skjermer er generelt mer skjøre enn sine motstykker i glass, for eksempel katodestrålerør (CRT)-skjermer. De kan være utsatt for fysisk skade hvis de utsettes for overdreven trykk eller støt. Det er viktig å håndtere LCD-skjermer med forsiktighet og unngå å legge press direkte på overflaten.

Spørsmål: Kan jeg rengjøre en LCD-skjerm med en hvilken som helst type rengjøringsløsning?

A: Nei, du bør unngå å bruke sterke rengjøringsløsninger eller sprøyte væske direkte på skjermen. Bruk i stedet en myk, lofri klut lett fuktet med vann eller en spesialisert LCD-rengjøringsløsning. Tørk forsiktig av skjermen i en sirkulær bevegelse for å fjerne flekker eller fingeravtrykk.

Spørsmål: Hva er forskjellen mellom LCD-skjermer og organiske lysdioder (OLED)?

A: LCD og OLED er to forskjellige skjermteknologier. LCD-skjermer bruker bakgrunnsbelysning og flytende krystaller for å kontrollere lyset, mens OLED-skjermer bruker organiske forbindelser som sender ut lys når en elektrisk strøm påføres. OLED-skjermer kan oppnå dypere svarte og gi bedre kontrastforhold, men de kan være dyrere og kan lide av innbrenning av skjermen.

Spørsmål: Kan LCD-skjermer brukes utendørs?

A: LCD-skjermer kan brukes utendørs, men deres synlighet kan bli påvirket av omgivelseslyset. Bakgrunnsbelysningen på LCD-skjermer er ikke like skarp som sollys, så skjermen kan virke svakere og vanskeligere å lese i direkte sollys. Noen LCD-skjermer har antirefleksbelegg eller høyere lysstyrkeinnstillinger for å forbedre synligheten i utendørsmiljøer.
