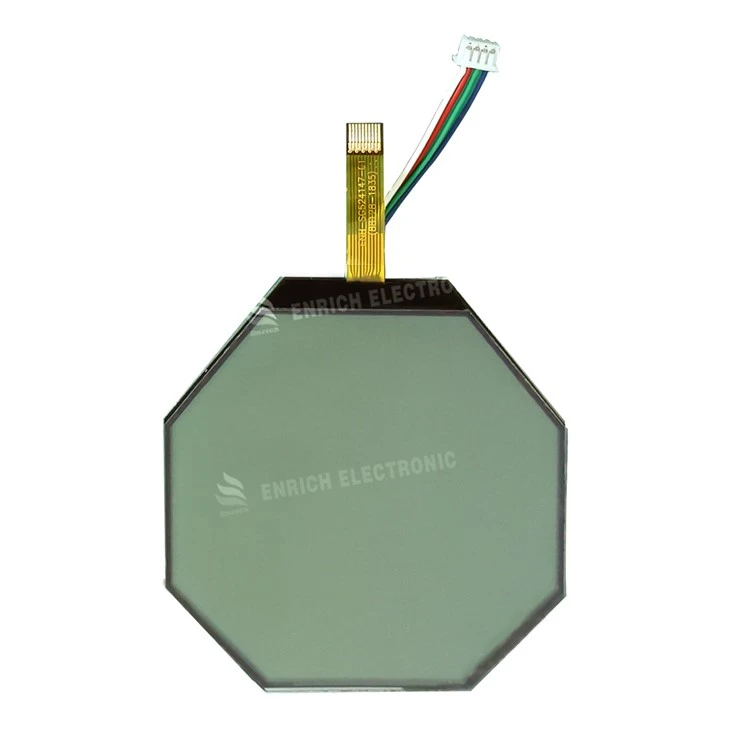

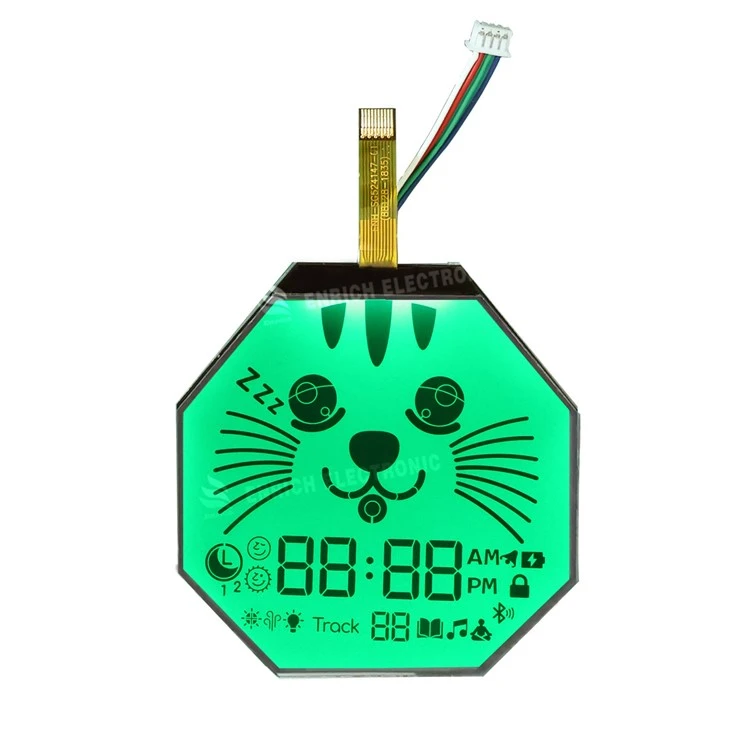

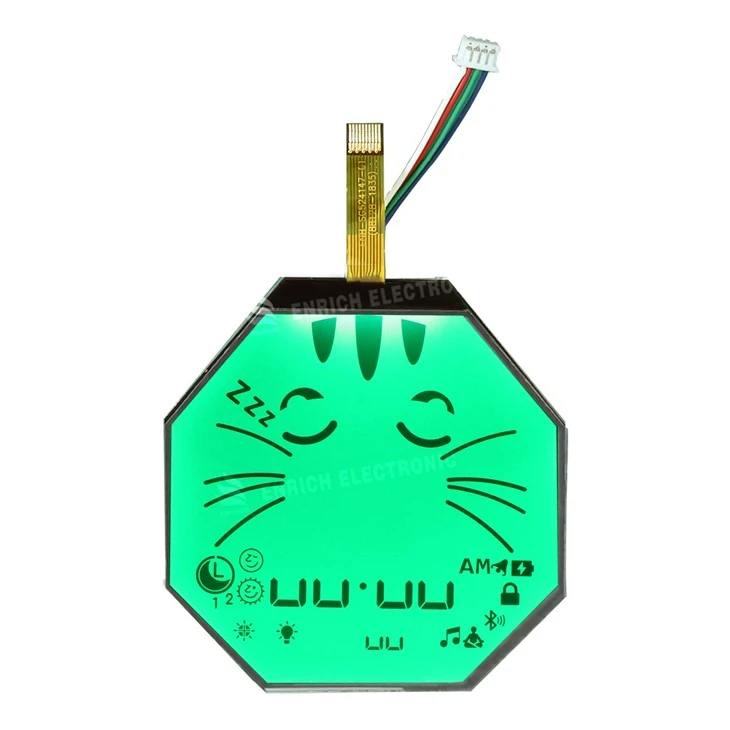

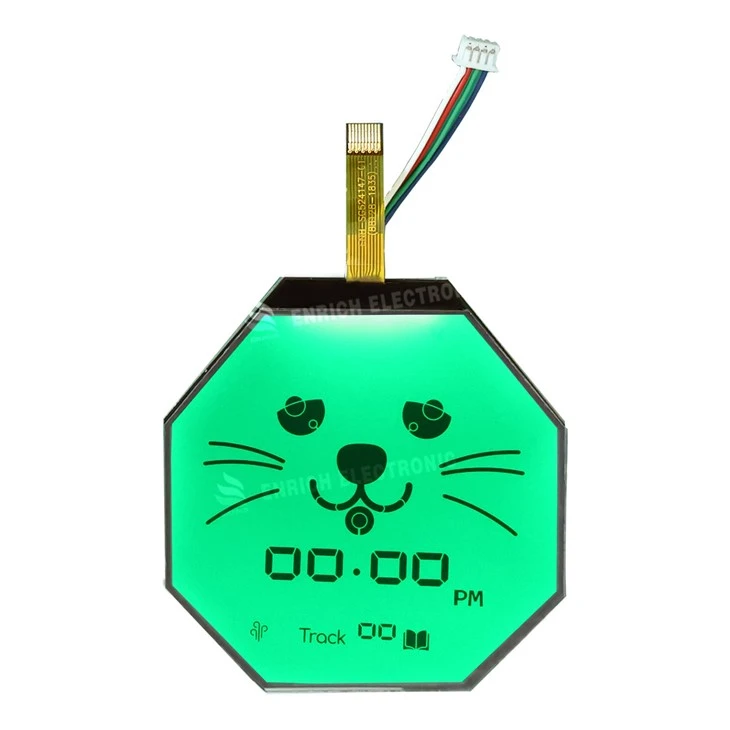

FSTN Octagon Segment LCD-modul

ENH-SG524147-01 Beskrivelse:

Dette produktet er enFSTN åttekantet segmentdisplay. Dens kjerneverdi ligger ieksepsjonell lesbarhet, ekstremt lavt strømforbruk, sterk miljøtilpasning og fullt tilpassbart skjerminnhold. Den er ikke designet for kompleks grafikk, men spesielt for enheter som krever detlang-, stabil og tydelig presentasjon av spesifikk informasjon.

I. Detaljert produktparameteranalyse

Visningstype:FSTN

Teknisk essens: En forbedret STN med en presisjonsretardasjonsfilm laminert på STN-cellen.

Visningsmodus:Positiv transflektiv

Positivt:Stemmer med vanlige lesevaner.

Transflektiv: Har atransflekterende lagbak LC. I sterkt omgivelseslys reflekterer den lys for klar visning uten bakgrunnsbelysning (mest energieffektivt-). I dårlig lys lyser bakgrunnsbelysningen opp innholdet. Denne modusen oppnåroptimal balanse mellom alle-synlighet og strømforbruk.

Drivspenning: 3.3V

Indikerer kompatibilitet med moderne lavspente MCU-systemer (f.eks. ARM Cortex-M), eliminerer behovet for nivå-skiftekretser, forenkler systemdesign og reduserer det totale strømforbruket.

Driftstemperatur: -20 grader ~ +70 grader

Definerer omgivelsestemperaturområdet for normal drift. Dekker de fleste scenarier fra innendørs kalde miljøer til varme utendørs sommerforhold, og viser god miljørobusthet.

Betraktningsvinkel: klokken 6

A kritisk parameterfor segmentvisninger. Det indikerer at den optimale visningsretningen er fraunderskjermen. Når den er montert normalt (skjermen vendt mot brukeren), betyr dette at brukerens siktelinje skal værelitt over skjermens normale akse-i.e., a litt nedoversiktgir best kontrast. Dette er den vanligste installasjons- og lesevinkelen for instrumenter.

Disposisjonsdimensjoner:63,53 mm * 62 mm * 5,6 mm

63,53 x 62 mm er den nesten-åttekantede avgrensningsboksens dimensjon for presis montering og utskjæringsdesign. 5.6mm tykkelse inkluderer glass, LC, FPC og potensiell ramme, som representerer en standardprofil.

Grensesnitt:FPC

Bruker en fleksibel kabel for tilkobling, og gir fordeler medliten størrelse, lett vekt, bøybarhet og enkel installasjon. Spesielt egnet for kompakte rom eller produkter med hengslede/skyvemekanismer.

Driver IC: AIP31033E

En vanligseriell-inn, parallell-utLED/LCD driver IC. Den mottar kommandoer fra verten via et enkelt 2-leder I²C eller 3-leder SPI seriell grensesnitt og konverterer dem til flere parallelle utganger for direkte å drive segmentene til skjermen.Sparer i stor grad verts-MCUens I/O-pinnerog forenkler kretsdesign.

Tilpassbart panel

Nøkkelsalgspunkt. Dette er ikke bare et alternativ, men etgrunnleggende egenskapav segmentvisninger.

Tilpasningsomfang:

Vis innhold: Kunder oppgir ønskede sifre, bokstaver, symboler, ikoner, søylediagrammer, etc.

Layout og form: Vilkårlig arrangement av elementene ovenfor innenfor det åttekantede området.

Silketrykk (panelutseende): Fargeutskrift kan brukes på ikke-aktive områder (f.eks. ikoner, skalaer, merkelogoer, dekorative kanter), og skaper et avansert-integrert utseende med de svarte skjermsegmentene.

II.In-Dybde applikasjonsfeltanalyse

Industriell kontroll og instrumentering

Kjerneapplikasjoner: Industrielle strømningsmålere, trykkmålere, temperatur-/fuktighetskontrollere, strømmålere, PLS-statusindikatorpaneler, laboratorieinstrumenter.

Problem løst: Industrielle miljøer krever 24/7 drift under varierende eller sterk belysning.FSTN transflektiv teknologibruker reflektert omgivelseslys når det er tilgjengelig og aktiverer bakgrunnsbelysningen i mørke, noe som sikrer lesbarhet under alle forhold. DeBetraktningsvinkel klokken 6stemmer med den naturlige lesestillingen (ser litt ned på et instrument). Deåttekantet formpasser perfekt til runde hus eller unike design, noe som forbedrer produktets estetikk og integrering.

Fordel: 3,3V drivspenning muliggjør ultra-lavt strømforbruk, ideelt for alltid-på industrielle enheter. Bredt driftstemperaturområde (-20 grader ~+70 grader) passer til de fleste industrielle omgivelser. Fullt tilpassbart innhold viser nøyaktige tall, enheter, søylediagrammer og spesifikke ikoner.

Medisinsk utstyr og helsetjenester

Kjerneapplikasjoner: Bærbare monitorer (f.eks. SpO2, BP), infusjonspumper, medisinsk utstyr til hjemmet (termometre, blodtrykksmålere), rehabiliteringsutstyr.

Problem løst: Medisinske målinger krevernull feiltolkning. Segmentskjermer viser forhåndsdefinerte elementer med høy-kontrast (siffer, symboler) med skarpe kanter, noe som eliminerer uskarphet eller tvetydighet. Den transfleksive skjermen forblir godt synlig under kompleks sykehusbelysning.

Fordel: Enkelt, pålitelig grensesnitt med god EMC-ytelse, minimerer interferens med sensitiv medisinsk elektronikk. Tilpassbare paneler muliggjør integrering av merkelogoer, spesialvekter eller advarselssymboler i visningsområdet for et profesjonelt utseende.

Hvitevarer og forbrukerelektronikk

Kjerneapplikasjoner: Høy-kjøkkenapparater (ovner, mikrobølgeovner, kaffetraktere), luftrensere, HVAC-kontrollpaneler, varmtvannsberedere, kontrollpaneler for smarthjem.

Problem løst: Hvitevarer må blande seg estetisk med hjemmeinnredning samtidig som de gir intuitiv informasjon. Detilpassbart åttekantet panelintegreres sømløst med produktformer (f.eks. runde knotter, buede overflater), og bryter monotonien til rektangulære skjermer. Innhold er skreddersydd spesifikt for enhetsfunksjoner (temperatur, tid, modusikoner), og tilbyr null læringskurve for brukere.

Fordel: Innholdet vedvarer uten konstant strømoppdatering (statisk stasjon), noe som resulterer i minimalt strømforbruk. FPC-grensesnittet tillater fleksibel ruting i trange rom, noe som letter mekanisk design.

Bilelektronikk og transportutstyr

Kjerneapplikasjoner: Klimakontrollpaneler i-biler, skjermer for dekktrykkovervåkingssystem, dashbord for motorsykler, statusindikatorer for elbillader.

Problem løst: Bilmiljøer involverer ekstreme temperaturer, vibrasjoner og krever synlighet i både sterkt sollys og mørke.FSTN-materialets brede temperaturområde og raske responser godt-egnet. Den transflektive naturen forhindrer utvasking i sollys og gir mykt bakgrunnslys om natten.

Fordel: Robust og lang-varig. Driver-ICer som AIP31033E tilbyr vanligvis sterk støyimmunitet, egnet for bilapplikasjoner.

Spesialisert utstyr og HMI

Kjerneapplikasjoner: Spesialisert testutstyr, sikkerhetskontrollpaneler, lav-dataloggere, grensesnitt for kommersielle salgsautomater.

Problem løst: For enheter med enkelt-formål er full-fargeskjermer en unødvendig kostnad. Egendefinerte segmentvisninger viser alle nødvendige parametere på den mest direkte, lave-kostnaden, lave-effekten og pålitelige måten.

Fordel: Tilpassbarhet er det viktigste høydepunktet. Kunder kan definere et hvilket som helst visningsmønster (innenfor den åttekantede grensen)-en hvilken som helst kombinasjon av segmenter (siffer, tegn, ikoner, fremdriftslinjer)-og skaper en unik HMI som blir en del av produktets merkevareidentitet.

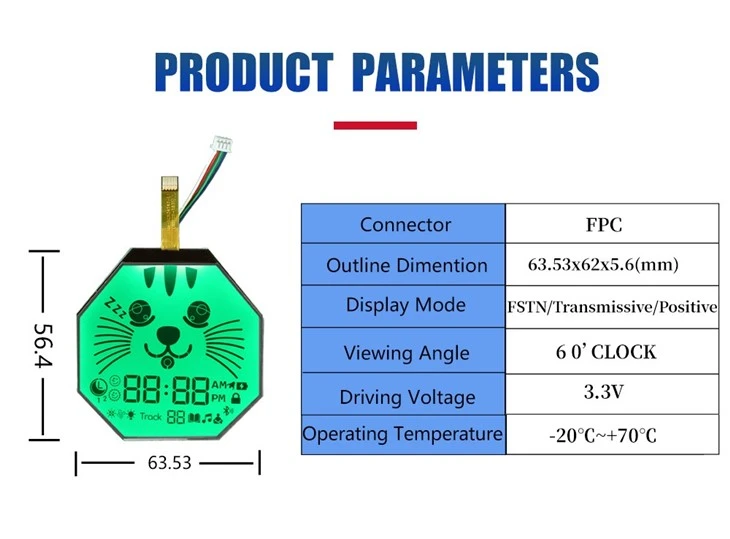

SPESIFIKASJONER



PUNKT	DIMENSJON	ENHET
Type	FSTN	tomme
Betraktningsvinkel	6 0' KLOKKE
Disposisjonsdimensjon	63,53x62x5,6(MAX)	mm
Drive IC	AIP31033E
DISPLAY MODUS	FSTN/Transmissive/Positivt
Kobling	FPC
Driftstemperatur	-20 grader - +70 grader	grad
Lagringstemperatur	-30 grader - +80 grader	grad
Kjøremetode	1/2 plikt, 1/3 skjevhet,
Bakgrunnsbelysning	4 STK HVITE LEDS
